水性2K塑膠底面合一漆_水性雙組份塑膠漆_水性

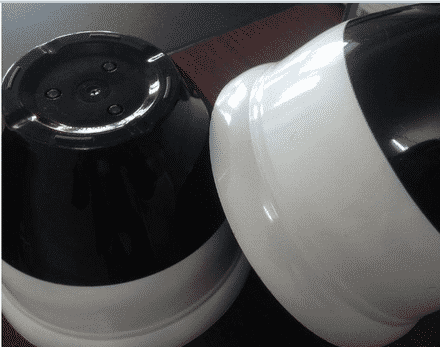

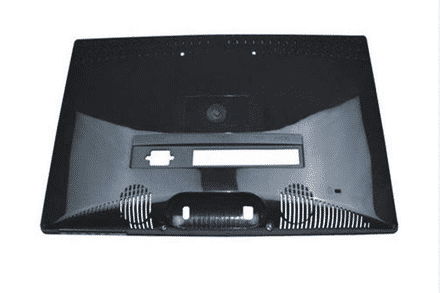

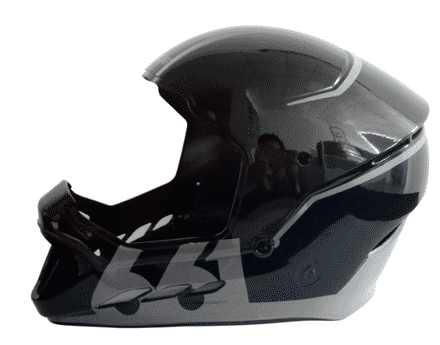

【水性2K塑膠底面合一漆】產(chǎn)品詳情圖
產(chǎn)品概述
采用水性羥基丙烯酸分散體、金紅石鈦白粉、無機填料、助劑配合水分散型異氰酸酯固化劑使用的雙組份聚氨酯塑料裝飾、保護漆,低VOC,鏡面光澤、高豐滿度、硬度高，初期耐水和長期耐水優(yōu)異，對ABS/PC/PVC等塑料底材附著力優(yōu)異。
采用水性羥基丙烯酸分散體、金紅石鈦白粉、無機填料、助劑配合水分散型異氰酸酯固化劑使用的雙組份聚氨酯塑料裝飾、保護漆,低VOC,鏡面光澤、高豐滿度、硬度高，初期耐水和長期耐水優(yōu)異，對ABS/PC/PVC等塑料底材附著力優(yōu)異。
推薦用途
可單獨應(yīng)用于除PP、PE塑料外的其他塑料件。
可單獨應(yīng)用于除PP、PE塑料外的其他塑料件。
物理特性
漆膜性能
| 顏色：各色 | 理論涂布率：8m²/升（以30微米干膜計） |
| 推薦膜厚：30-80微米干膜 | 質(zhì)量固體份（%）：≥40 |
| 60°光澤： ≥90（ABS) | 附著力：0-1級（ABS、PC、PVC） |
| 初期耐水性（23℃，濕度55% 養(yǎng)護24h）≥7天 | 耐水性：（23℃，濕度55% 養(yǎng)護7天）≥15天 |
| 耐乙醇性： ≥500次 | 耐沖擊性：≥50cm |
| 指壓干（23℃，濕度55%）：≤24小時 | 指觸干（23℃，濕度55%）：≤1小時 |
| 完全固化（23℃，濕度55%）：7天 | 硬度：自干HB-H;50度，6h；2H |
施工說明
| 配 比 | A組份主漆應(yīng)在開罐后用攪拌機徹底攪拌均勻，邊攪拌邊加入所需比例的B組份固化劑，具體配比詳見包裝物 標簽；并將混合后的漆攪拌均勻 |
| 稀 釋 | 使用PH7-8的去離子水或純凈水，最大計量不超過10％，靜電噴涂使用自來水稀釋，并在 自來水中添加適量殺菌劑 |
| 施工條件 | 環(huán)境溫度及工件溫度≥5℃，環(huán)境濕度≤75% |
| 過 濾 | 使用120-160目過濾網(wǎng)過濾配好的漆料 |
| 涂裝方法 | 有氣噴涂 |
| 工具清洗 | 清水 |
表面處理
待施工表面無浮灰、油跡等物質(zhì)。
貯 存
6個月（5-40℃條件下）。貯存于干燥和通風的環(huán)境中。包裝容器必須保持密封。
6個月（5-40℃條件下）。貯存于干燥和通風的環(huán)境中。包裝容器必須保持密封。
菲爾卡斯官方微信：Fekssq 24小時熱線：400-003-6787 / 15888825594
文章Tag標簽：
